產品介紹

• 測量 AC 交流電壓值 0~ 500V
• 測量 AC 交流電值 0~5A ，5A 以下可直接串接
• 比流器 /CT 5~5000 /CT 5~5000 安培 /A 範圍值使用者皆可自行任意設定 CT 比，可免除煩雜比流器 /CT 規格匹配值換算使用負擔
• 測量 DC 直流電壓值 0~ 500V
• 測量 DC 直流電值 0~5A ，小於 5A 可直接串接
• 0~5V 、0~10V 、0~20mA 、4~20mA 、0~50mV 、0~60mV 0~60mV、0~75mV 、0~100mV 、0~200mV0~200mV 使用者皆可自行任意選擇
• 分流器電比 2~5000A 範圍值使用者皆可自行任意設定選擇電流比，其他如任意設定選擇電 流比，其他如任意設定選擇電流比，其他如壓力、重量液位等使用者皆可自行設定倍率值
• 三組警報輸出可設動作 ON 和 OFF 時間延遲
• 類比輸出信號：0~5V 、0~10V 、0~20mA 、4~20mA 4~20mA(解析度 mVA 為 12bit 其他皆為 10bit) 四種型態信號使用者可自行任意選擇設定操作簡易
• 通訊協定格式：RS -485 、Modbus RTU MODE
• 通訊傳輸速率： 2400 、4800 、9600 鮑率
• 機能模式設定操作簡易無使用障礙，具高度親和性

• 工作電源:AC/DC 85~240V
• 顯示螢幕:單排式 14.5X8.5
• 取樣時間:18 次秒/S
• 顯示範圍:0~19999/0~4999(DC-mVA 顯示範圍 0~19999,其他皆 0-4999)，精確度±0.1%
• 資料記憶方式:設定參數值自動儲存
• 警報動作： HI_ （≧） GO _( ≧)LO_( ≧)設定值動作 （DC -mVA 有第二組輸出， 其他皆無）
• 繼電器接點容量： AC240V/ 5A DC30V/ 5A
• 使用環境溫度： -10 ℃~60 ℃
• 使用環境濕度： 20~90 ％HR
• 消耗功率： 2.2 瓦/W

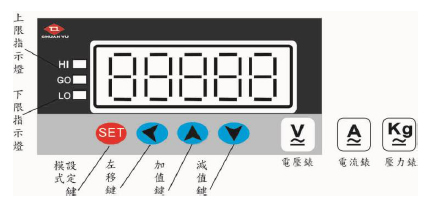

面板說明:

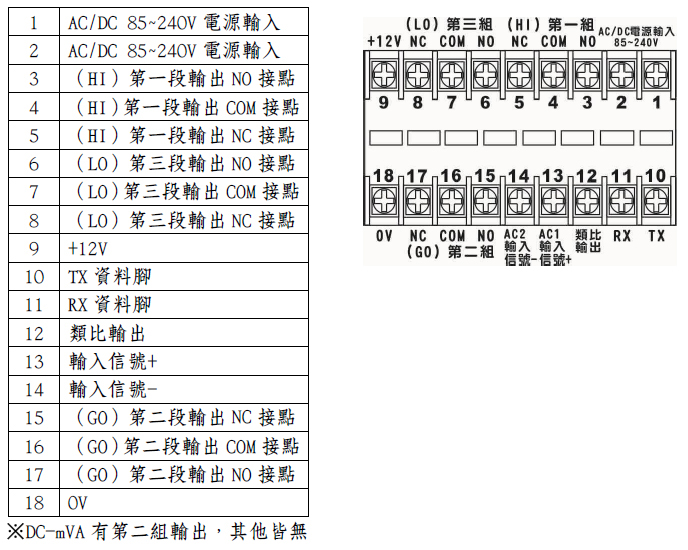

端子說明:
